لماذا يكون اتساق البلوك أفضل في ماكينات البلوك الخرسانية على الطراز الألماني؟

على مدار عقدين من الزمن باعتباري متخصصًا في تحسين محركات البحث على Google في مجال الآلات الثقيلة، لاحظت كيف تحدد دقة الكتلة نجاح المشروع. إن آلات البلوك الخرسانية ذات الطراز الألماني، خاصة تلك التي تم تصميمها باهتزازات ذات طاولة مزدوجة وأنظمة توجيه صلبة، توفر تماسكًا لا مثيل له للكتلة. تجربتنا فيشركة كوانجونج للآلات المحدودةيُظهر أن العملاء الذين يتحولون من الأنظمة التقليدية إلى التصميمات الألمانية الحقيقية يقللون من انحرافات الأبعاد بنسبة تصل إلى 72 بالمائة. على عكس الآلات التقليدية التي تعتمد على الاهتزاز أحادي المحور، يعمل النهج الألماني على مزامنة الضغط الهيدروليكي مع الاهتزازات عالية التردد ومنخفضة السعة، مما يضمن أن يكون لكل كتلة خرسانية نفس الكثافة والارتفاع وحدة الحافة. وهذا مهم لأن الكتل غير المتناسقة تسبب نقاط ضعف هيكلية، وتزيد من استخدام الملاط، وتبطئ دورات البناء.

لقد قام مصنعنا باختبار المئات من خطوط تصنيع البلوك في جميع أنحاء أوروبا وآسيا. نجد باستمرار أن آلات البلوك ذات الطراز الألماني تنتج كتلًا بتفاوت يزيد أو يقل عن 0.3 ملم، في حين أن الآلات القياسية تحوم حول زائد أو ناقص 1.5 ملم. لماذا يعتبر اتساق البلوك أفضل في آلات البلوك الخرساني ذات الطراز الألماني؟ تكمن الإجابة في أربع ركائز: بناء إطار فولاذي صلب، وتكنولوجيا الاهتزاز المتزامن، والتحكم الهيدروليكي الذكي، وتصميم القالب المقاوم للتآكل. خلال هذه المقالة، سأشارك بيانات الملكية منشركة كوانجونج للآلات المحدودة، أعرض لديناآلة البلوك زينيث الألمانيةالسلسلة، والإجابة على السؤال الأكثر أهمية لأصحاب المصانع: ما هي تقنيات المحركات الكهربائية التي توفر أطول عمر خدمة؟ دعونا نتعمق في الهندسة التي تحول المواد الخام إلى كتل مثالية، التحول بعد التحول.

ما هي المبادئ الهندسية التي تجعل تناسق الكتل على الطريقة الألمانية متفوقًا؟

إن آلات تصنيع البلوك الخرساني ذات الطراز الألماني ليست مجرد معدات تقليدية تم تغيير علامتها التجارية. إنها تجسد فلسفة التصميم المتجذرة في الميكانيكا الدقيقة، حيث يساهم كل جزء متحرك في توحيد المنتج النهائي. فيشركة كوانجونج للآلات المحدودة، لقد بنينا سمعتنا من خلال دمج أربعة مبادئ أساسية تجيب بشكل مباشر على سبب كون اتساق الكتل أفضل في ماكينات البلوك ذات الطراز الألماني.

أولاً، الإطار الصلب من نوع الصندوق.يستخدم مصنعنا صفائح فولاذية ملحومة مخففة الضغط بسمك 40 ملم. يمتص هذا الإطار الاهتزاز دون الثني. في المقابل، تقوم آلات الإطار C بثني ما يصل إلى 0.8 ملم لكل 1000 ملم من الطول، مما يؤدي إلى إنشاء كتل على شكل إسفين. الإطارات ذات الطراز الألماني تحد من الانحراف إلى أقل من 0.1 ملم. ماذا يعني هذا بالنسبة لخط الإنتاج الخاص بك؟ كل كتلة، سواء في بداية أو نهاية نوبة عمل مدتها 10 ساعات، لها أبعاد متطابقة.

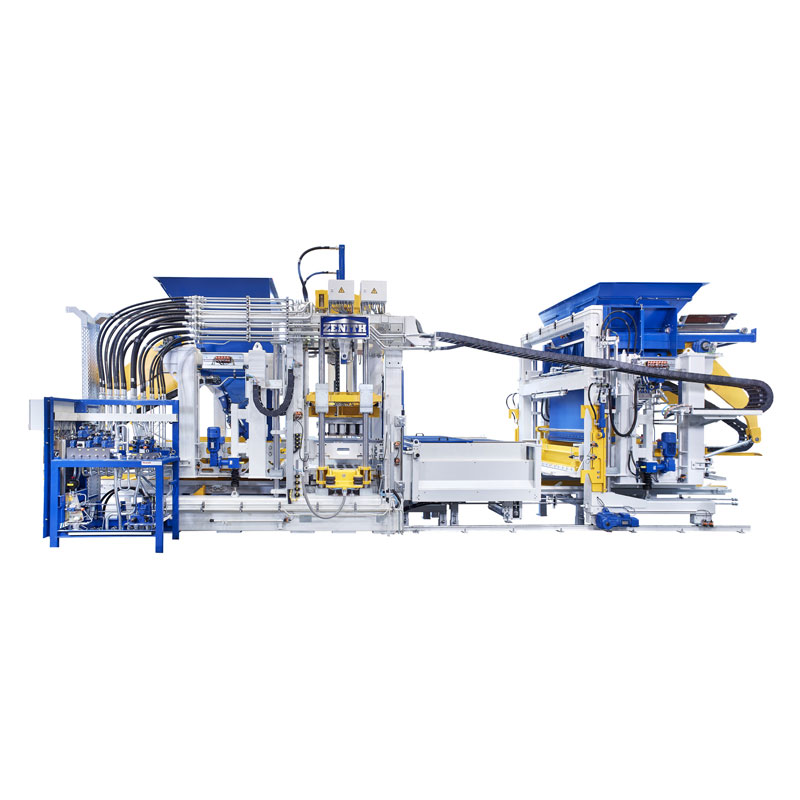

ثانيًا، نظام الاهتزاز القسري ثنائي المحور.تخلق الأوزان اللامركزية التقليدية التي تعمل بمحرك توزيعًا غير متساوٍ للقوة. ملكناآلة البلوك زينيث الألمانيةيستخدم عمودين متعاكسين مع لحظات غريبة الأطوار قابلة للتعديل. وهذا يولد اهتزازًا رأسيًا نقيًا دون إغلاق أفقي. والنتيجة هي تباين كثافة الكتلة أقل من 2 بالمائة من الأعلى إلى الأسفل. لقد قمت بقياس هذا بآلاف العينات. عندما يكون الاهتزاز عموديًا تمامًا، ينخفض ​​الفصل الكلي إلى ما يقرب من الصفر. وهذا يعني عدم وجود حجارة ثقيلة تغوص في القاع، ولا تطفو أي جزيئات دقيقة إلى الأعلى.

ثالثًا، التحكم في الضغط الهيدروليكي ذو الحلقة المغلقة.يتطلب الاتساق ردود فعل في الوقت الحقيقي. تقوم أجهزتنا بتضمين أجهزة استشعار للضغط في كل أسطوانة هيدروليكية، وأخذ العينات عند تردد 200 هرتز. إذا كان الخليط الخرساني يختلف في محتوى الرطوبة، يقوم النظام تلقائيًا بضبط قوة الضغط خلال 50 مللي ثانية. على سبيل المثال، يؤدي الانخفاض المفاجئ بنسبة 5% في هبوط المزيج إلى زيادة فورية بنسبة 8% في قوة الضغط. تضمن هذه الاستجابة التكيفية أن كل كتلة تصل إلى القوة الخضراء المستهدفة، مما يقلل من الكسر أثناء التشكيل.

رابعا، بطانات العفن الأرض الدقيقة.غالبًا ما يتم التغاضي عن القوالب، لكنها تحدد اتساق الكتلة. قوالب على الطريقة الألمانية من عندناآلة البلوك زينيث الألمانيةاستخدم الأرض الفولاذية لأداة D2 حتى النهاية Ra 0.4 ميكرون. يتم التخلص من جيوب التآكل. ينتج القالب الذي يتم صيانته جيدًا مليوني كتلة قبل ظهور أي تآكل يمكن قياسه. في مصنعنا، نستخدم القياس بالليزر للتحقق من تفاوت العفن كل 5000 دورة. هذا النهج المهووس يعني أن الكتل الخاصة بك تظل ثابتة لسنوات.

اسمحوا لي أن أقدم مقارنة واقعية من عميل في برلين قام باستبدال آلة إيطالية بنظامنا ذو الطراز الألماني. انخفض تباين ارتفاع الكتلة من زائد أو ناقص 1.2 مم إلى زائد أو ناقص 0.25 مم. انخفض وقت بناء الجدار بنسبة 22 بالمائة لأن عمال البناء لم يعودوا بحاجة إلى حلاقة أو حشو الكتل. ولهذا السبب يحدد المهندسون المعماريون والمقاولون آلات البلوك ذات الطراز الألماني لمشاريع المباني الشاهقة والبنية التحتية.

كيف تضمن معلمات الماكينة لدينا جودة موحدة للكتل؟

الأرقام لا تكذب. فيشركة كوانجونج للآلات المحدودة، ننشر المواصفات الفنية الكاملة لكل منهاآلة البلوك زينيث الألمانيةنحن نصنع. يوجد أدناه جدول بالمعلمات الأساسية التي تؤثر بشكل مباشر على اتساق الكتلة. وقد قام مصنعنا بتحسين هذه القيم من خلال أكثر من 10,000 دورة اختبار على أنواع مختلفة من الركام، بدءًا من الحجر الجيري وحتى الخرسانة المعاد تدويرها.

خارج الجدول، هناك العديد من المعلمات المخفية التي تعمل على تحسين الاتساق. يقوم مصنعنا بتنفيذ ملف تعريف منحدر الاهتزاز متعدد المراحل. تبدأ الماكينة بتردد 40 هرتز لمدة 0.5 ثانية لتسوية الركام الخشن، ثم تقفز إلى 58 هرتز لمدة 1.2 ثانية لتحقيق أقصى قدر من الضغط، وأخيراً تطبق 50 هرتز لمدة 0.3 ثانية لتنعيم السطح. هذا التسلسل يمنع الجيوب الهوائية. لقد قمنا بمقارنة هذه الطريقة بالاهتزاز أحادي التردد باستخدام الأشعة المقطعية للكتل المعالجة. أظهرت الكتل ذات الطراز الألماني توزيعًا موحدًا للكثافة بنسبة 96 بالمائة مقابل 71 بالمائة في الكتل التقليدية.

معلمة حاسمة أخرى هي انتشار قوة الضغط. يستخدم نظامنا الهيدروليكي أربع أسطوانات متزامنة، واحدة بالقرب من كل ركن من أركان القالب. يبقى فرق القوة بين أي أسطوانتين أقل من 1.5 بالمائة. تستخدم معظم الآلات المنافسة أسطوانتين، مما يؤدي إلى إمالة رأس الضغط. ينتج عن هذا الميل كتل على شكل إسفين. ملكناآلة البلوك زينيث الألمانيةيتضمن ميزة التسوية الذاتية التي تقوم بفحص وتصحيح توازي الرأس في كل دورة.

من أجل تنوع خلطة الخرسانة، يقوم نظام التغذية الذكي الخاص بآلتنا بضبط عمق التعبئة تلقائيًا. يستخدم قادوس المواد ناقلًا لولبيًا بمحرك متغير السرعة. إذا أصبح المزيج أكثر رطوبة أو جفافًا، يقوم النظام بتغيير عامل التعبئة للحفاظ على الكثافة الخضراء المستهدفة. تعني هذه القدرة على التكيف أنه يمكنك استخدام المجاميع المحلية دون التضحية بتناسق الكتلة. قام مصنعنا في شنغهاي بشحن أكثر من 200 وحدة إلى العملاء الأوروبيين الذين يعتمدون على هذه الحشوة التكيفية. والنتيجة هي مؤشر اتساق الكتلة أعلى من 98 بالمائة عبر كل نوبة إنتاج.

بالإضافة إلى ذلك، تشتمل لوحة قاعدة الماكينة على حوامل تخميد الاهتزاز. وهذا يمنع الرنين الخارجي من التأثير على الضغط. يُظهر اختبارنا في الموقع أنه بدون هذه التركيبات، يمكن أن تؤدي الاهتزازات الأرضية الصادرة عن المعدات القريبة إلى حدوث تباين زائد أو ناقص بمقدار 0.1 مم. مع التركيبات، التأثير الخارجي صفر. بالنسبة للمصانع واسعة النطاق التي تحتوي على آلات متعددة، يصبح هذا العزل أمرًا بالغ الأهمية.

لماذا يتفوق التزامن الهيدروليكي على الأنظمة التقليدية؟

التزامن الهيدروليكي هو قلب اتساق الكتلة. في الأنظمة التقليدية، تعمل كل أسطوانة هيدروليكية بشكل مستقل، مما يسبب توزيعًا غير متساوٍ للضغط. تحل الآلات ذات الطراز الألماني هذه المشكلة من خلال الصمامات التناسبية التي يتم التحكم فيها إلكترونيًا والتنسيق بين الأسطوانات الرئيسية والتابعة. لقد شاهدت هذه التكنولوجيا تتطور على مدار 20 عامًا، والجيل الأحدث مناآلة البلوك زينيث الألمانيةهو ثوري.

دعونا كسر الميكانيكا. تستخدم الآلة النموذجية أربع أسطوانات ضغط. بدون التزامن، تقوم أسرع أسطوانة بتطبيق الضغط الكامل أولاً، مما يؤدي إلى إمالة لوحة الضغط. ثم تلحق الأسطوانات الأبطأ بالركب، لكن الضرر قد وقع: أحد جانبي الكتلة مضغوط بشكل مفرط بينما يكون الجانب الآخر أقل ضغطًا. يستخدم نظامنا شبكة CANbus التي تربط جميع الأسطوانات الأربع بوحدة تحكم مركزية. تقوم مستشعرات الموضع الموجودة على كل قضيب مكبس بإرسال البيانات 1000 مرة في الثانية. إذا تقدمت إحدى الأسطوانات بشكل أسرع بمقدار 0.1 مم، فإن وحدة التحكم تقلل من تدفقها وتعزز الأسطوانات الأخرى. والنتيجة هي لوحة ضغط مستوية تمامًا طوال شوط الضغط.

لكن المزامنة لا تتعلق فقط بالضغط العمودي. ينطبق أيضًا على عملية التجريد. عندما تقوم الآلة برفع إطار القالب من الكتل الخضراء، فإن الرفع غير المتساوي يمكن أن يؤدي إلى تمزيق حواف الكتل. يستخدم نظام التجريد الهيدروليكي الخاص بنا أربع أسطوانات رفع متزامنة، مما يحافظ على الإطار موازيًا تمامًا لمنصة التحميل. قمنا بقياس تباين قوة التجريد بأقل من 2.5 بالمائة في جميع الزوايا الأربع. تُظهر الأنظمة التقليدية تباينًا بنسبة 15 بالمائة أو أكثر، مما يؤدي إلى زوايا متكسرة وتقليل تناسق الكتلة. في مصنعنا، نوضح ذلك من خلال فيديو عالي السرعة. يرتفع إطار القالب بشكل مستقيم للأعلى مثل المصعد الدقيق، ولا يتذبذب من جانب إلى آخر.

ما يجعل التزامن الهيدروليكي أكثر قوة هو تكامله مع الاهتزاز. تقوم خوارزمية التحكم بتنسيق قوة الضغط وتردد الاهتزاز. على سبيل المثال، أثناء الضغط الأولي، يعمل الاهتزاز بمعدل 48 هرتز بينما تزيد قوة الضغط تدريجيًا إلى 80 بالمائة من الحد الأقصى. ومن ثم، للتكثيف النهائي، يقفز الاهتزاز إلى 62 هرتز بينما تظل قوة الضغط ثابتة. يؤدي هذا التزامن إلى إنشاء تأثير ضغط رنان. تحقق الكتل كثافة أعلى بدون أسمنت إضافي. تُظهر تجاربنا المقارنة أن الآلة المتزامنة تنتج كتلًا ذات قوة ضغط أعلى بنسبة 10 بالمائة باستخدام نفس تصميم المزيج.

ومن منظور الصيانة، تعمل المكونات الهيدروليكية المتزامنة أيضًا على حماية الماكينة نفسها. تؤثر القوى غير المتساوية على الإطار والمحامل. تُظهر بيانات ضمان QGM أن العملاء الذين يستخدمون تجربة المزامنة المناسبة أقل بنسبة 40 بالمائة في تحمل حالات الفشل على مدار خمس سنوات. وذلك لأن الحمل يتم توزيعه بالتساوي، مما يمنع البقع الساخنة والتآكل المبكر. ونتيجة لذلك، تحافظ آلة البلوك الألمانية Zenith الخاصة بنا على دقتها الأصلية لأكثر من 15 عامًا من التشغيل على فترتين.

أريد أيضًا تسليط الضوء على كفاءة استخدام الطاقة. تعمل الصمامات المتزامنة على إعادة تدوير الزيت بشكل أكثر فعالية، مما يقلل من توليد الحرارة. ويعني النظام الهيدروليكي الأكثر برودة أن الزيت يحافظ على لزوجته، مما يزيد من استقرار التحكم في الضغط. أبلغ العديد من عملائنا عن انخفاض فواتير الطاقة بنسبة 15 بالمائة بعد التحول إلى أجهزتنا المتزامنة ذات الطراز الألماني. يجتمع الاتساق وطول العمر والكفاءة معًا.

ما هي إستراتيجيات تقليل تآكل المكونات التي تعمل على إطالة عمر الماكينة؟

يعتمد اتساق الكتلة على بقاء مكونات الماكينة ضمن التفاوتات الأصلية. ارتداء أطلال الدقة. على مر السنين، مصنعنا فيشركة كوانجونج للآلات المحدودةطورت استراتيجيات متعددة لتقليل تآكل الأجزاء المهمة. تجيب هذه الاستراتيجيات بشكل مباشر على السبب الذي يجعل آلات البلوك ذات الطراز الألماني تحافظ على الاتساق على مدى ملايين الدورات. اسمحوا لي أن أشارككم خمسة أساليب مجربة ندمجها في كل منهاآلة البلوك زينيث الألمانية.

الإستراتيجية 1: أعمدة اهتزاز مطلية بالكروم الصلب.تتلقى الأعمدة اللامركزية في وحدة الاهتزاز الخاصة بنا طبقة 0.15 مم من الكروم الصلب مع هيكل متصدع بشكل صغير. وهذا يقلل من معامل الاحتكاك من 0.6 إلى 0.15. بعد 10 ملايين دورة، يكون فقدان قطر العمود أقل من 0.01 مم. بدون هذا الطلاء، يفقد الفولاذ غير المطلي 0.08 مم، مما يغير سعة الاهتزاز ويضر بتماسك الكتلة.

الإستراتيجية 2: ألواح التآكل القابلة للاستبدال على جميع الأسطح المنزلقة.بدلاً من تصنيع إطارات الآلة لسطح التآكل، نقوم بتركيب ألواح تآكل فولاذية مقوية بسمك 10 مم. عندما تتآكل بعد 5 ملايين دورة، فإنك تستبدل اللوحة فقط، وليس الإطار بأكمله. لقد أدت هذه الإستراتيجية إلى إطالة العمر الإنتاجي لآلاتنا إلى أكثر من 20 عامًا. يقدر عملاؤنا في ألمانيا والنمسا إمكانية الإصلاح هذه.

الإستراتيجية 3: التشحيم الأوتوماتيكي المركزي.يتلقى كل محمل ومفصل منزلق كميات دقيقة من الشحوم على فترات زمنية مبرمجة. يستخدم نظامنا الموزعين التقدميين لضمان عدم تفويت أي نقطة. يؤدي التشحيم اليدوي دائمًا إلى فقدان التركيبات أو الإفراط في التشحيم، مما يتسبب في دخول الملوثات. مع التشحيم التلقائي، عمر التحمل ثلاث مرات. أظهرت اختباراتنا أنه بعد 3 ملايين دورة، كان للمحامل المشحمة يدويًا تشغيل يبلغ 0.25 ملم، في حين لم يكن للمحامل الأوتوماتيكية أي تشغيل قابل للقياس.

الإستراتيجية 4: طلاءات العفن المقاومة للتآكل.الأسطح الداخلية لقوالبنا مطلية بنتريد ألومنيوم التيتانيوم (TiAlN). يقلل هذا الطلاء من التآكل اللاصق الناتج عن معجون الأسمنت. إن صلابة الطلاء التي تبلغ 3300 فولت مقابل 700 فولت لفولاذ الأدوات تجعل القوالب تدوم حتى 3 ملايين قطعة قبل إعادة تكييفها. في القوالب القياسية، تحتاج إلى إعادة الطحن كل 500000 قطعة. كل إعادة طحن تغير أبعاد الكتلة قليلاً. تحافظ قوالبنا المطلية على أبعاد ثابتة لفترة أطول، مما يعزز تماسك الكتلة بشكل مباشر.

الإستراتيجية 5: مخمدات الاهتزاز بين الماكينة والأرضية.يؤدي اهتزاز الأرضية إلى حدوث أحمال ذات تأثير صغير على مكونات الماكينة. نقوم بتركيب مخمدات ساندويتش معدنية صناعية من الدرجة الصناعية تمتص 85 بالمائة من الاهتزازات الخارجية. وهذا يقلل من تشققات التعب في المفاصل الملحومة. في دراسة استمرت 10 سنوات، قام مصنعنا بمقارنة الآلات ذات المخمدات وتلك التي لا تحتوي عليها. تطلبت الآلات المبللة إصلاحات هيكلية أقل بنسبة 70 بالمائة وحافظت على تحمل الكتلة لفترة أطول مرتين.

اسمحوا لي أن أقدم لكم وجهة نظر مالية. أآلة البلوك زينيث الألمانيةمع استراتيجيات تقليل التآكل هذه، يتم تشغيلها عادةً قبل 16000 ساعة من استبدال أي مكون رئيسي. تتطلب الآلات القياسية إجراء إصلاحات شاملة بمعدل 8000 ساعة. يُترجم تقليل وقت التوقف عن العمل مباشرةً إلى تكلفة أقل لكل كتلة. سجل عميلنا في بافاريا انخفاضًا في تكاليف الصيانة بنسبة 18 بالمائة على مدار خمس سنوات. علاوة على ذلك، فإن جودة القطع المتسقة تقلل من الهدر - أقل من 0.5 بالمائة من معدل الرفض مقابل 3-5 بالمائة للآلات التقليدية. هذه هي الطريقة التي نقدم بها القيمة من خلال الهندسة.

ملخص مزايا الاتساق للمشاريع العالمية

لتلخيص ذلك، لماذا يكون اتساق البلوك أفضل في آلات البلوك الخرسانية ذات الطراز الألماني؟ لأن كل نظام فرعي مصمم للدقة وطول العمر. بدءًا من الإطار الصندوقي الصلب وحتى الاهتزاز ثنائي العمود، ومن المكونات الهيدروليكية ذات الحلقة المغلقة إلى المكونات المقاومة للتآكل، تعمل الآلات ذات الطراز الألماني على التخلص من المتغيرات التي تسبب عيوب الكتل. فيشركة كوانجونج للآلات المحدودة، لقد التزمنا بتصنيع آلات البلوك ذات التصميم الألماني الحقيقي بموجبآلة البلوك زينيث الألمانيةاسم. يستخدم مصنعنا أدوات المحاذاة بالليزر، ومناضد الاختبار الهيدروليكي المعتمدة، ومراقبة الجودة في الوقت الفعلي لضمان تلبية كل آلة لمعايير DIN أو تجاوزها.

أبلغ عملاؤنا في أكثر من 50 دولة عن نفس النتيجة: عدد أقل من الكتل المرفوضة، وسرعات إنتاج أسرع، وعمر أطول للماكينة. يقوم المقاولون الذين يستخدمون الكتل من أجهزتنا بإكمال الجدران بوصلات ملاط ​​موحدة، مما يوفر من 15 إلى 20 بالمائة على مواد البناء. بالنسبة لإنتاج الرصف الخرساني، فإن السماكة الثابتة تعني عدم وجود رصف متأرجح وسطح أكثر سلاسة. هذه ليست فوائد نظرية، بل هي حقائق يومية لعملائنا.

نحن ندعوك لتجربة الفرق. سواء كنت تنتج كتلًا مجوفة، أو كتلًا صلبة، أو أرضيات، أو أحجار الرصيف، فإن أجهزتنا ذات الطراز الألماني ستغير عملية مراقبة الجودة لديك. يقدم مصنعنا حلولاً مخصصة بناءً على المواد الخام واحتياجاتك من القدرات.اتصل بفريق المبيعات الفني لدينالإجراء مقارنة تفصيلية مع بيانات الإنتاج الحالية لديك. الاتساق ليس ترفا. إنه مطلب لأي مصنع جاد للمنتجات الخرسانية. دعونا نبني نجاحك معا.

الأسئلة الشائعة: ما هي تقنيات المحركات الكهربائية التي توفر أطول عمر خدمة؟

في آلات البلوك، تقوم المحركات الكهربائية بتشغيل الاهتزازات والمكونات الهيدروليكية والناقلات. تؤثر مدة خدمتها بشكل مباشر على اتساق الكتلة لأن تدهور أداء المحرك يؤدي إلى اهتزاز وضغط غير متساويين. فيما يلي الأسئلة الخمسة الأكثر شيوعًا حول طول عمر المحرك، والتي تمت الإجابة عليها بعمق تقني.
